一、產品簡介
FM226A 是一款福鴿小容量人臉識別對講模組，主要應用在智能識別領域。
FM226A 由人臉?biāo)惴ㄖ靼?span>+雙目攝像機+紅外LED燈組成。
FM226A 模組基于紅外+可見光攝像頭，完成人臉活體檢測、人臉捕捉、特征提取/比對及用戶信息存儲等功能，通過UART/USB與第三方通信和視頻及語音傳輸，實現智能門鎖的人臉識別功能?？梢姽鈹z像頭同時輸出視頻影像及語音數據，實現智能鎖人臉識別+貓眼可視對講功能。
二、產品特點
1、小面積一體化
2、超低功耗，超長續航
3、雙目3D活體檢測算法
4、動態可見光人臉識別算法
5、超寬1.3~2.2米不同身高人群，0.3~1.0識別距離
6、超大識別角度：左右上下約20度（支持多角度注冊，擴大識別角度）
7、支持USB傳輸彩色視頻給貓眼主板

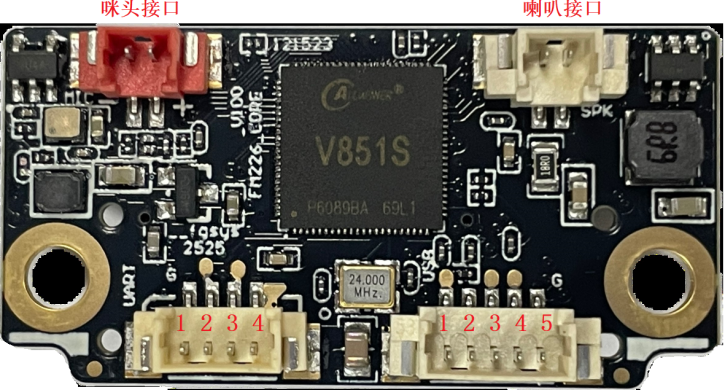

三、硬件接口
(一) UART接口
|
引腳號 |
名稱 |
功能描述 |
|
|
UART |
1 |
GND |
地線 |
|
2 |
UART_RX |
模組UART接收 |
|
|
3 |
UART_TX |
模組UART發送 |
|
|
4 |
VCC |
電源正極5V~9V ≥1A |
|
串口配置表
|
配置項 |
說明 |
|
波特率 |
默認 115200 |
|
硬件/軟件流控制 |
不使用 |
|
數據位 |
8 |
|
停止位 |
1 |
|
奇偶校驗位 |
不使用 |
|
信號電平 |
3.3V |
*模組使用注意事項：在模組沒有上電時，如果模組的 UART 信號與外部設備有連接時，需要將外部設備與模組連接的 UART 接口信號設置為低電平。
(二) USB接口
|
引腳號 |
名稱 |
功能描述 |
|
|
USB |
5 |
GND |
地線 |
|
4 |
DP |
USB的數據線D+（綠色線） |
|
|
３ |
DM |
USB的數據線D-（白色線） |
|
|
2 |
VCC |
電源正極 |
|
|
1 |
VCC |
電源正極 |
|
*USB接口可輸出視頻信號，用于屏幕顯示

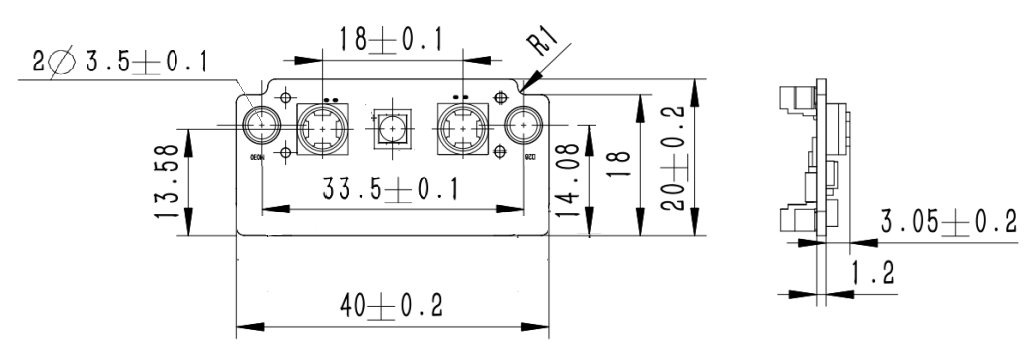

四、尺寸圖
|
規格 |
|
|
產品型號 |
FM226A |
|
人臉?biāo)惴?span> |
支持深度學習紅外人臉識別算法 |
|
用戶數量（人臉） |
100人 |
|
通過（識別）率（人臉） |
98.85% |
|
誤識率（人臉） |
0.0001% |
|
識別角度（人臉） |
左右上下約20度 （同時支持多角度人臉錄入，擴大識別范圍） |
|
識別距離（人臉） |
30~110CM |
|
活體檢測功能 |
支持 |
|
活體檢測錯誤接受率（LDAFAR） |
≤1% |
|
活體檢測錯誤拒絕率（LPFRR） |
≤1% |
|
視頻功能 |
支持USB輸出彩色視頻 |
|
通訊接口 |
UART & USB |
|
通訊波特率（UART） |
115200（默認） |
|
供電電壓 |
4.5V~12V |
|
關斷電流 |
0uA |
|
工作溫度 |
-20°C ~ 60°C |
|
存儲溫度 |
-30°C ~ 70°C |
|
相對濕度 |
10% ~ 93% (不凝結) |
