產品介紹：

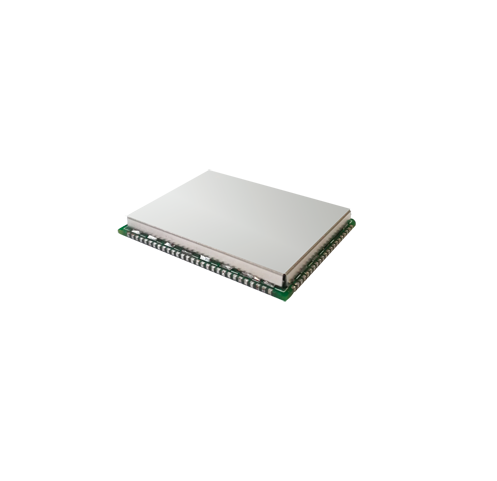

這是一款用于開發人臉識別智能鎖的最小系統-人臉識別核心板，采用了300MHZ處理器，內置16MB/32MB SDRAM,16MB/32MB/64MB SPI NOR FLASH，核心板內嵌近紅外人臉識別操作系統，標配雙目攝像機和燈板。
核心板設計緊湊，引出主芯片所有接口，完成所有接口驅動，內嵌近紅外人臉識別操作系統、提供底板原理圖參考、人臉識別操作系統腳本語言和其他產品設計資料，用戶只需根據自主定義的人臉鎖功能，設計相應的底板，使用配套的腳本語言自定義應用固件功能，即可開發出自主功能的人臉識別鎖方案。
近紅外人臉識別技術，其非接觸性、安全性、不可代替性、方便性，為鎖行業帶新的使用體驗，新的市場機會。

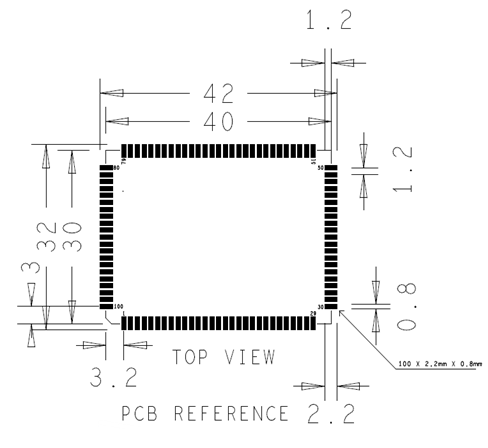

產品尺寸：
人臉識別操作系統可修改功能包括：
1、開機界面修改
2、菜單背景UI修改
3、啟動或禁用標準固件每個功能菜單
4、修改標準固件每個功能菜單字庫
5、修改標準固件第個功能菜單文字內容顯示
6、在標準固件的基礎上，可以增加個性化固件菜單功能
7、在標準固件的基礎上，可以自定義串口協議，人臉核心板可 以通過串口接收或發送客戶自定義協議，實現個性化功能定義
8、運用業務流程
|
|
產品型號 |
FC100 |
|---|---|---|
|
|
（系統配置） |
|
|
|
CPU主頻 | ARM926EJ-S core 300MHZ |
|
|
內存 | On-chip 16/32MB SDRAM |
|
|
FLASH存儲器 | 缺省配置16MB SPI NOR FLASH,可擴展到32MB和64MB |
|
|
供電 | DC:3.3V/500mA 建議采用開關頻率為1.5MHZ的DC-DC同步降壓IC，如：BL8026 |
|
|
（接口參數） |
|
|
|
LCD 接口 |
16-bit/9-bit/8-bit MPU LCD display with programmable LCD size Largest panel size is XVGA (1024x768) Smallest input/output picture size is 18x18 RGB |
|
|
Touch 接口 | 電容觸摸(單點或多點可選) |
|
|
音頻接口 |
One 16-bit Sigma-Delta ADC with built-in Microphone pre-AMP and line-in One 22-bit Sigma-Delta DAC Built-in headphone driver |
|
|
SD 卡接口 | One MMC/SD interface for MMC cards, compatible with MMC V4.0,SD V2.0 |
|
|
以太網接口 | Ethernet MAC 10M-BASE |
|
|
USB接口 | USB 2.0 Host & Slave interfaces sharing one USB2.0 controller |
|
|
UART 接口 | 3路串口，支持帶流控串口,與其他功能接口復用 |
|
|
PWM 接口 | 1 路PWM 輸出 |
|
|
IIC 接口 | GPIO模擬IIC接口 |
|
|
ADC 接口 | 1 路ADC 輸出 |
|
|
Camera 接口 | Compatible with BT. 601 and BT. 656 maximum input/output image is 4096x4096 |
|
|
視頻接口 | CVBS |
|
|
外觀 | 郵票孔方式 |
|
|
核心板尺寸 | 42mm*32mm*3m006D |
|
|
引腳間距 | 1.2mm |
|
|
引腳焊盤尺寸 | 2.2mm*0.8mm |
|
|
引腳數量 | 100PIN |
|
|
板層 | 4層 |
|
|
輸入電壓 | 3.3V |
|
|
工作溫度 | -25~55度 |
|
|
儲存溫度 | -25~80度 |
|
|
（算法參數） |
|
|
|
人臉?biāo)惴?/span> |
支持 |
|
|
用戶數量（人臉） |
100人 |
|
|
拒真率（人臉） |
0.01% |
|
|
誤識率（人臉） |
0.00001% |
|
|
識別角度（人臉） |
上下左右１５度 |
|
|
識別時間（人臉） |
1秒以內 |
|
|
識別距離（人臉） |
30~80CM |
|
|
掌紋算法 |
支持 |
|
|
用戶數量（掌紋） |
100人 |
|
|
拒真率（掌紋） |
0.10% |
|
|
誤識率（掌紋） |
0.001% |
|
|
識別角度（掌紋） |
左右45度 |
|
|
識別時間（掌紋） |
1秒以內 |
|
|
識別距離（掌紋） |
30-45公分 |
|
|
活體檢測功能 |
支持 |
|
|
（其他參數） |
|
|
|
開機時間 |
1.5秒 |
|
|
雙目攝像機 |
標配（雙燈板） |
|
|
備注：上述接口存在復用情況，具體接口配置請查閱詳細資料或咨詢技術支持。 |
|
